Causas:
  • Sensor capacitivo mal calibrado para tubos cuadrados/redondos.
  • La capacitancia varía entre superficies planas y esquinas, generando errores.
  • Tubo desnivelado o cabezal mal posicionado.
  • Falsa detección de capacitancia por mal contacto en la base cerámica.
  • Falta de conexión a tierra adecuada (puede causar interferencias en el sensor).
Soluciones:

VIDEO SOLUCIÓN 1 📽️ ERROR DE SEGUIMIENTO MAQUINAS T / Calibrar la capacitancia en eje rotatorio

  1. Mover el tubo hacia atrás utilizando las flechas del control.
  2. Posicionar el tubo cuadrado en una esquina, ya que la capacitancia en la esquina es diferente a la del plano.
  3. Asegurarse de que el cabezal esté a una distancia de aproximadamente 3 mm del filo del tubo utilizando Z Down.
  4. Realizar la calibración desde el control o el software.
  5. Para tubos cuadrados, usar una calibración de 5 puntos (nivela el tubo y encuentra el centro de rotación). Para tubos redondos, usar una calibración de 4 puntos (encuentra el centro de rotación).
  6. Asegurarse de que el tubo esté nivelado antes de iniciar el corte. Enviar el comando de corte y observar que el cabezal se posicione correctamente, nivele el tubo y encuentre el centro de rotación.

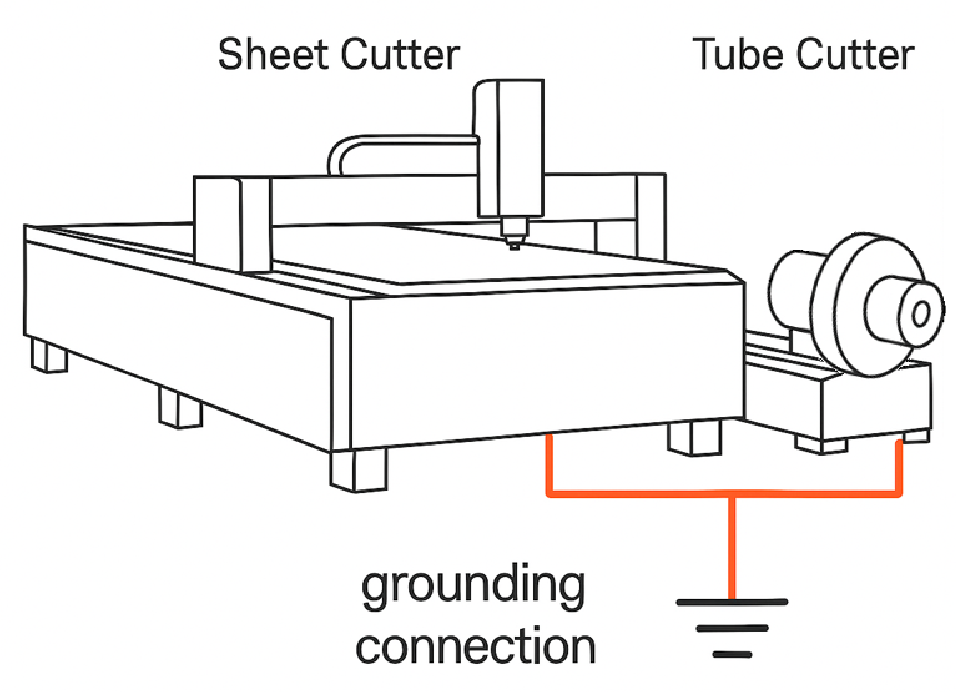

VIDEO SOLUCION 2:📽️ ERROR DE SEGUIMIENTO MAQUINAS T / Falta de conexión a tierra adecuada

  1. Conectar un cable desde la parte frontal del tubo (cerca del cabezal) al cuerpo de la máquina (plancha base).
  2. Conectar otro cable desde la parte trasera del tubo al mismo punto de tierra en la máquina.
  3. Asegurar que los cables hagan contacto firme
  4. Verificar que no haya interferencias en el sensor al mover el tubo.

Nota: Esto iguala el potencial eléctrico entre el tubo y la máquina, evitando lecturas erróneas del sensor capacitivo.

VIDEO SOLUCION 3:📽️ ERROR DE SEGUIMIENTO MAQUINAS T / Conexión correcta de la base cerámica

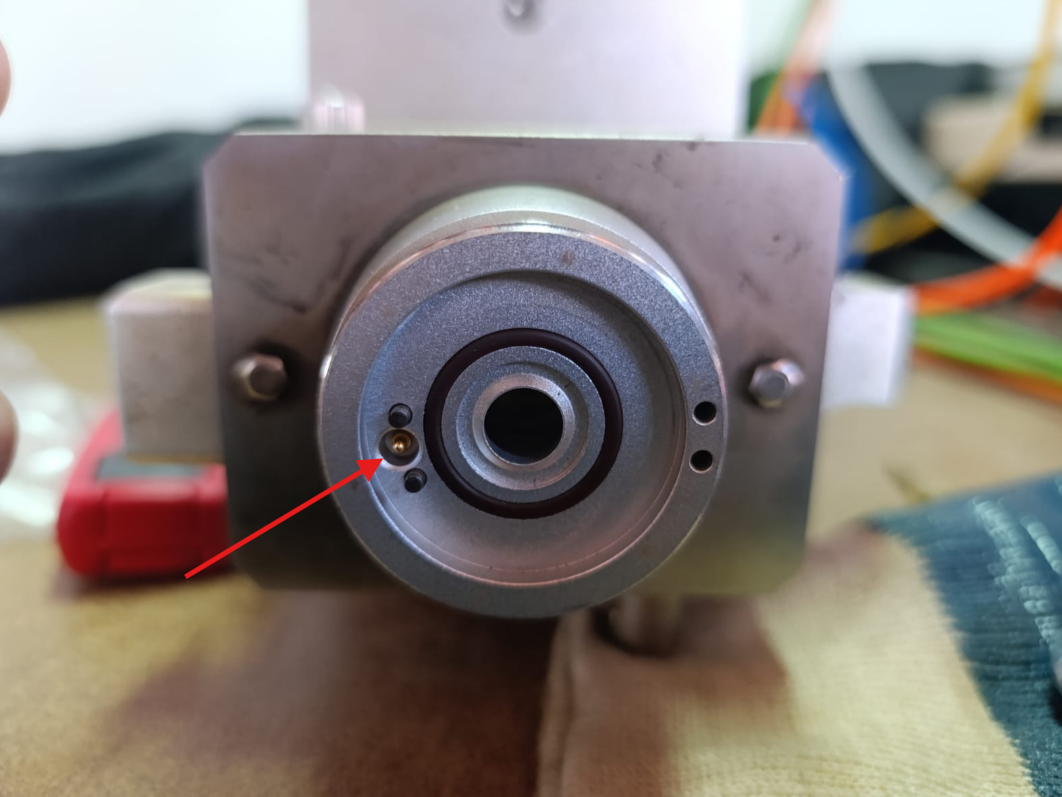

  1. Revisar el pin de conexión eléctrica de la base cerámica y el cabezal de la máquina.

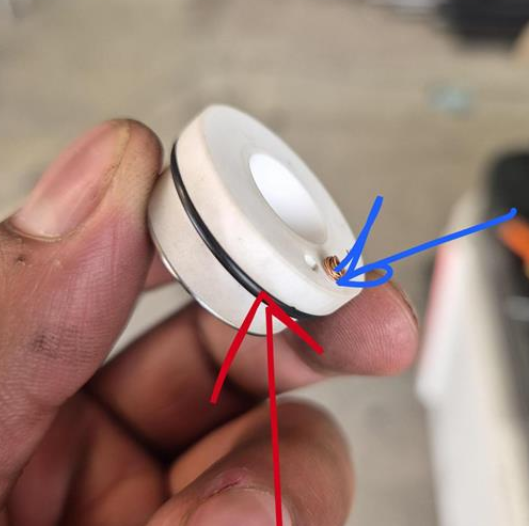

  2. Enrollar un delgado alambre de cobre en el pin para asegurar el contacto. (Retirar recubrimiento aislante del alambre)

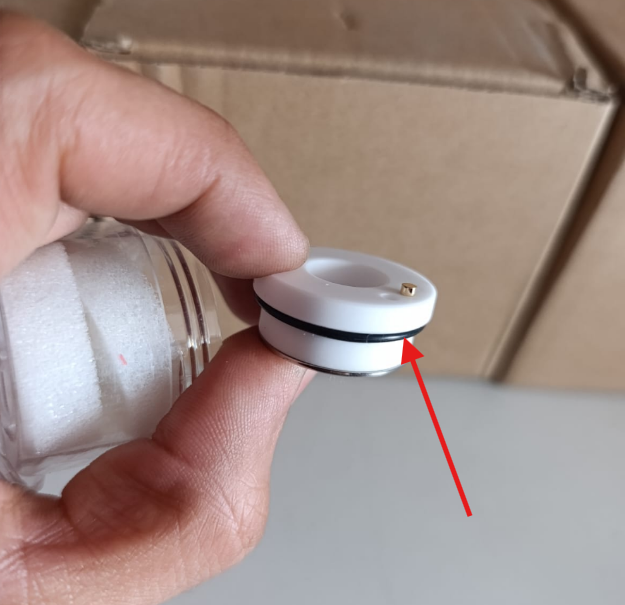

  3. Si el problema persiste, retirar el empaque de caucho que se muestra con la flecha roja.
